SiC Grid Simulator & Electronic Load
GE&EL + vAC/DC SiC
The All-Terain AC/DC Regenerative Converter with Silicon Carbide Technology
실리콘 카바이드(SiC) 기술 전지형 재생 AC/DC 컨버터

High-efficiency SiC-based platform with ripple reduction, wide bandwich, and high-frequency switching up to 60kHz
고효율 SiC 플랫폼 적용, 리플 감소, 넓은 대역폭 및 최대 60kHz 고주파 스위칭 지원


  •   GE&EL vAC/DC SiC

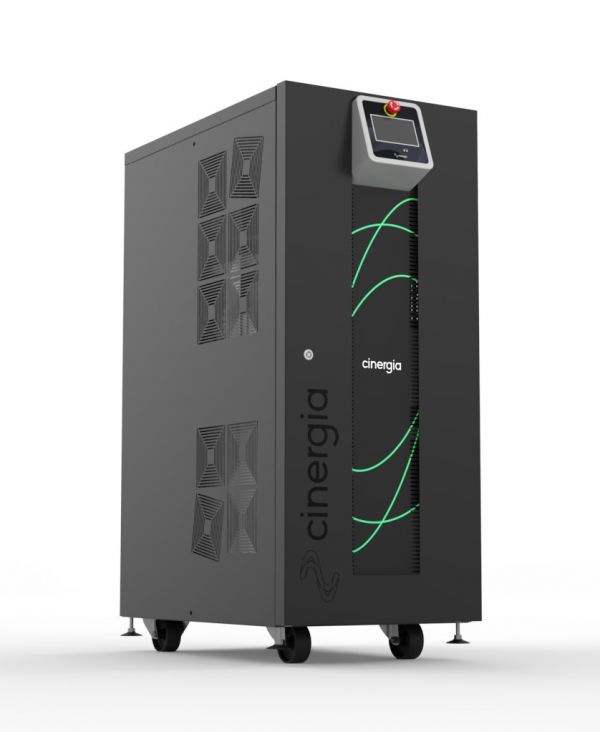

    The GE&EL + vAC/DC SiC is Cinergia's most comprehensive power platform, combining three key features in one cabinet: Grid Emulator (GE), Electronic Load (EL),

  • and DC Bidirectional Converter. With cutting-edge SiC MOSFETs, this solution delivers high-speed switching up to 60kHz, reduce ripple, and efficient energy

  • feeback. Ideal for use in R&D labs, EV testing, smart grids, and renewable energy appilications, it offers precise control, regenerative operation, and a modular

  • interface for flexible integration.


GE&EL + vAC/DC SiC는 Cinergia의 기술력을 집약한 통합 전력 솔루션으로, 하나의 장비에 그리드 에뮬레이터(GE), 전자 부하(EL), 양방향 DC 컨버터 기능을 모두 갖추고 있습니다.
최신 SiC MOSFET 기술을 기반으로 최대 60kHz의 스위칭 속도, 낮은 리플, 효율적인 에너지 회수 기능을 제공합니다. R&D 실험실, 전기차 테스트, 스마트 그리드, 재생에너지 분야에
최적화되어 있으며, 정확한 제어와 모듈형 구성으로 유연한 테스트 환경을 지원합니다.

  • 625bae2d7ed62ba91e8462cc92ab6e0e_1753065477_8301.jpg



★기술 사양 (Technical Specifications)
  • SiC 기술: 고성능 및 고효율 실현
  • 7인치 터치스크린: 로컬 제어를 위한 직관적 인터페이스
  • 혼합 모드: AC 그리드 시뮬레이터, DC 바이디렉셔널 소스 및 싱크, 전자 부하 등을 독립적으로 동시에 운용 가능
  • 랙 타입: 19인치 표준 랙 마운트 호환 (7U, 깊이 715mm)
  • 정격 출력: 최대 30kW
  • 효율성: 에너지 재생 기능을 통한 최고 수준의 효율성 제공 (최대 93% 이상)
  • 통합성: 아날로그/디지털 IO 및 MODBUS/TCP 오픈 프로토콜 지원




  •    Characteristics / 특성



  •


 Bidirectional and Regenerative

 양방향 및 재생형

 Same power in DC and AC



 Modbus/Ethernet Open protocol, Labview drivers

 아날로그 & 디지털 I/O, 개방형 MODBUS/TCP 프로토톨로 자동화 테스트 환경에 손쉬운 연동 가능

 Ripple

 AC, DC 기능 동시 및 독립 제어

 19-inch Rack Format (19인치 랙 호환

설계)

 최대 30kW 출력, 7U 높이 및 675mm 깊이로 표준 19인치 랙 캐비닛에 쉽게 장착 가능






  •    멀티 모드 기능 (Mixed Mode)



    SiC RSe는 혁신적인 Mixed Mode 기능을 도입하여, AC 그리드 시뮬레이션, DC 양방향 소스 및 싱크, AC 전자 부하, 배터리 테스트/에뮬레이터, 태양광 패널 에뮬레이터 등

  • 모든 기능을 각 채널에서 독립적이고 동시에 운용할 수 있습니다. 이를 통해 복잡한 테스트 시나리오에서 뛰어난 유연선과 리소스 최적화를 실현합니다.

  • 34ec2ecff6e4f13b0a3e4e2c9fcb013a_1752736373_0029.jpg



       Applications / 적용 분야


    • 전기차 분야
    • 스마트 그리드
    • 태양광 인버터 시험
    • 항공우주 분야
    • 애너지 저장 시스템
    • 파워 HiL(Hardware-in-the-Loop)
    • 산업 시험
    • 학술 및 연구개발

  •

  •    19 인치 랙 형식


    컴팩트한 고출력 랙 장비

    GE&EL AC/DC SiC-RS는 7U 높이, 715mm 깊이의 소형 유닛에서 30kW의 고출력을 제공합니다. 표준 19인치 랙 캐비닛에 완벽히 호환되며, 공간 절약형 구조, 모듈형 확장성,

  • 테스트 환경과의 손쉬운 통합을 자랑합니다. 연구소 및 생산 라인에서의 고밀도 전력 솔루션에 적합한 최적의 구성입니다.

  • e7866f9015d14a6ed9b3e6e1db083042_1752649516_3963.jpg



   7 인치 터치스크린


PC 없어도 완벽한 제어 가능

내장된 7인치터치스크린은 장비의 모든 기능을 로컬에서 직접 제어할 수 있도록 지원합니다. 시작/정지/초기화,채널 설정, 테스트 시퀸스 실행, 그래프 표시,

데이터 로깅 등이 가능합니다. 밝고 반응이 빠른 디스플레이로 직관적인 조작이 가능합니다.

  • e7866f9015d14a6ed9b3e6e1db083042_1752650182_7014.jpg



  •    고효율 설계


    양방향 최고 수준의 에너지 효율

    Cinergia의 Rack Series는 출력 및 회생 모드 모두에서 업계 최고 수준의 효율을 자랑합니다. 이를 통해 다음과 같은 이점이 있습니다.

    • 전기 요금 절감 및 에너비 소비 감소
    • 발열 최소화
    • 환경 영향 최소화
    • 전기 설비 효율화
    • 회생 기능율 통한 에너지 회수

    • ▶최대 부하 시(30kW), 효율은 93% 이상을 기록합니다.


    • e7866f9015d14a6ed9b3e6e1db083042_1752650927_1279.png


    •    직관적인 제어 인터페이스


      편안함과 제어력을 모두 갖춘 인터페이스

    • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

    • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

    • 원격 제어 포트:

      • LAN 이더넷 (Modbus/TCP 프로토콜)
      • LabVIEW 드라이버 제공

    • 디지털 I/O:
  • 디지털 입력 6개
  • 릴레이 출력 4개

      • 옵션 아날로그 I/O:
      • 아날로그 입력 6개 (0-10V)
      • 아날로그 출력 6개 (0-10V)

        •    회생 에너지 기술


          스마트한 에너지 회수 솔루션

          Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

          전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

        • e7866f9015d14a6ed9b3e6e1db083042_1752652593_2459.png


      •
